Eurotec Scherplatte

Badezimmer, Drinnen, Zimmer, Duscharmatur

Drinnen, Innenarchitektur, Sperrholz, Holz

10,19 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihre Bestellung versandkostenfrei.

Stück

Produktnummer: EUR-954113

EAN: 4251314728746

Produktinformationen "Eurotec Scherplatte"

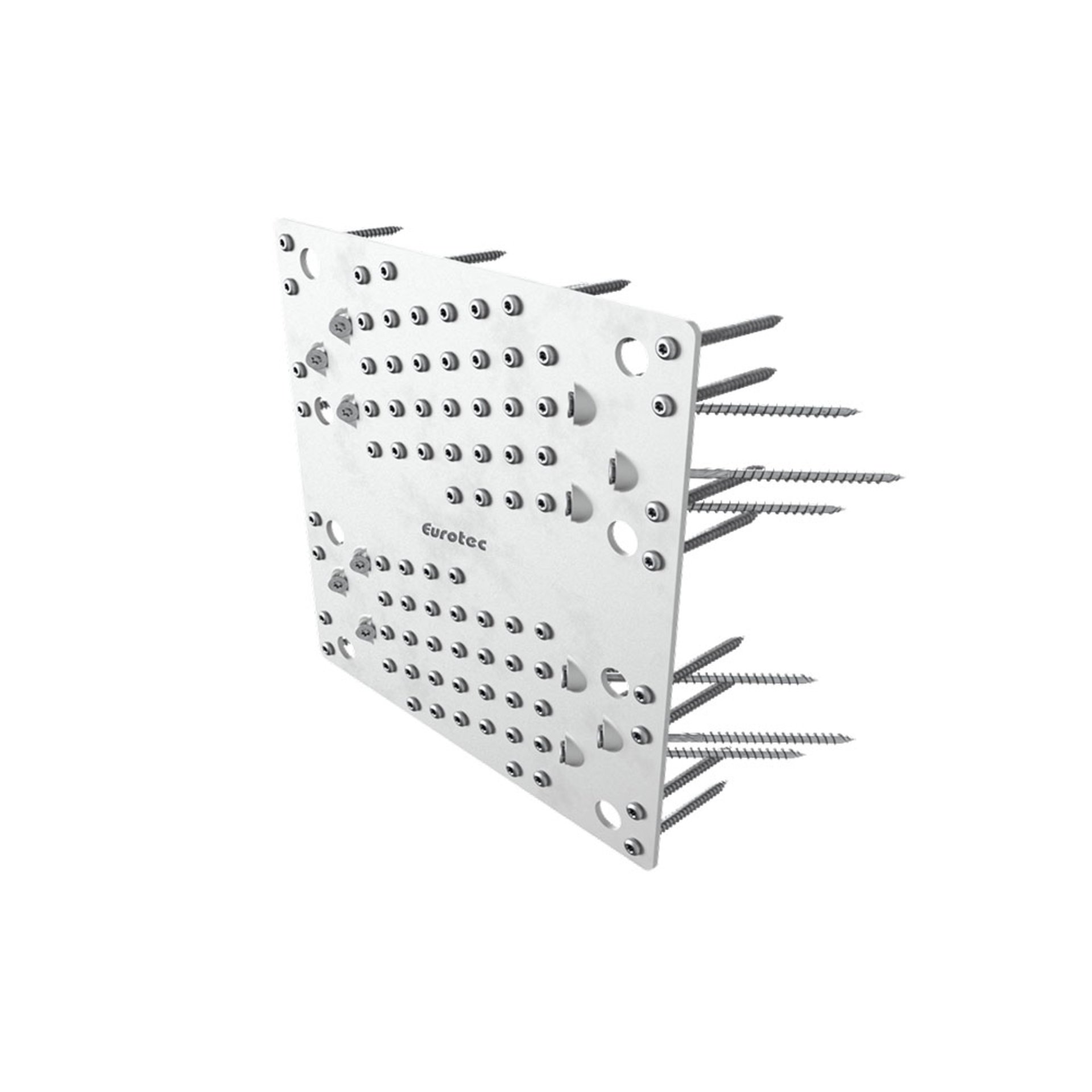

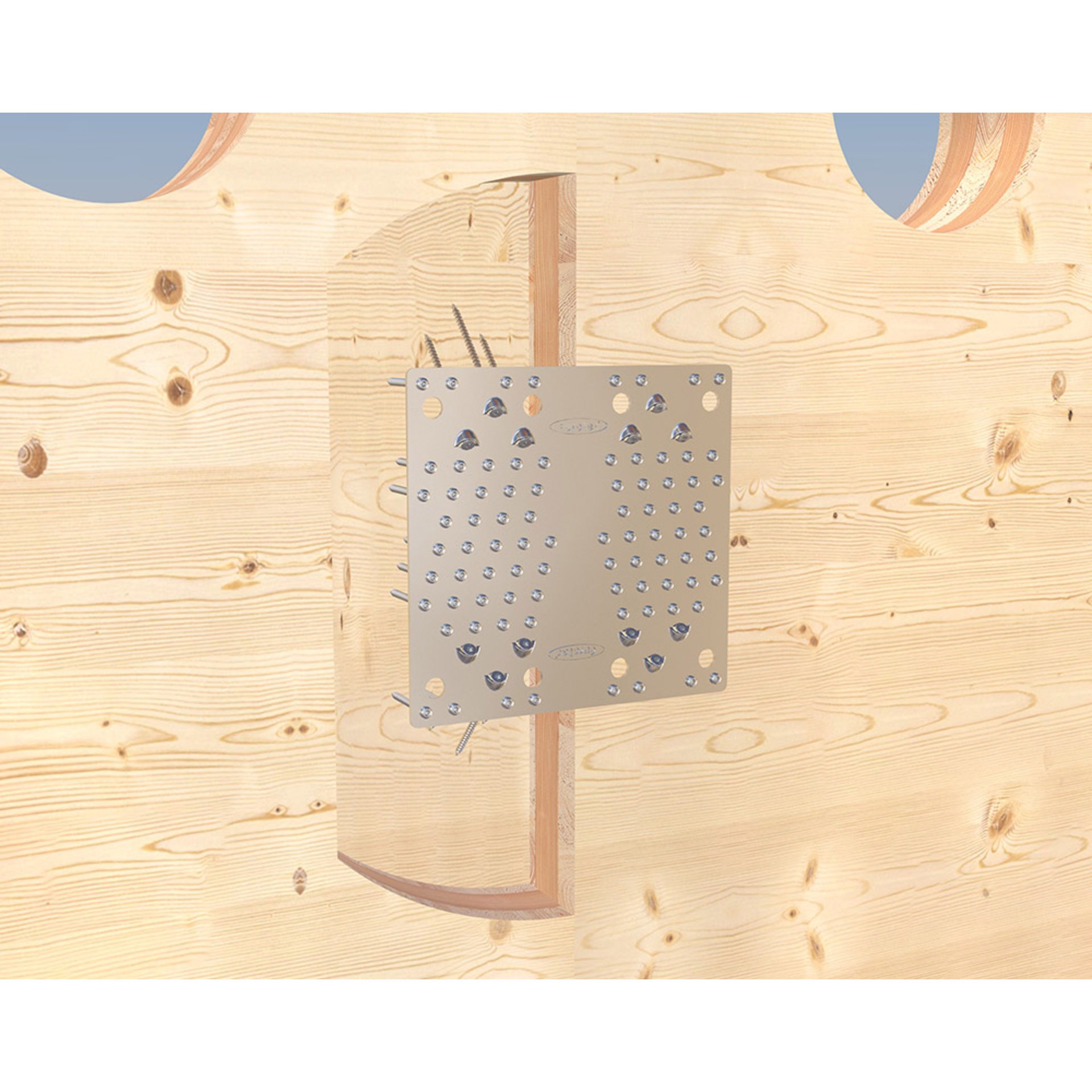

Die Scherplatte wurde speziell für den modernen Holzbau entwickelt und dient als Plattenverbinder, um die Aufnahme von Scherkräften zu gewährleisten. Dies wird durch unterschiedliche Löcher sichergestellt, die zur Befestigung in Beton und Holz vorgesehen sind. Die Scherplatte wird im Massivholz- und Holzrahmenbau eingesetzt.
Vorteile:

Vielfältige Anwendungsgebiete
Durch innovative Befestigungstechnik sehr große Schertragfähigkeit
Geringe Anzahl an Verbindungen notwendig
Zur Installation in Beton und Holz

Anwendungshinweise:

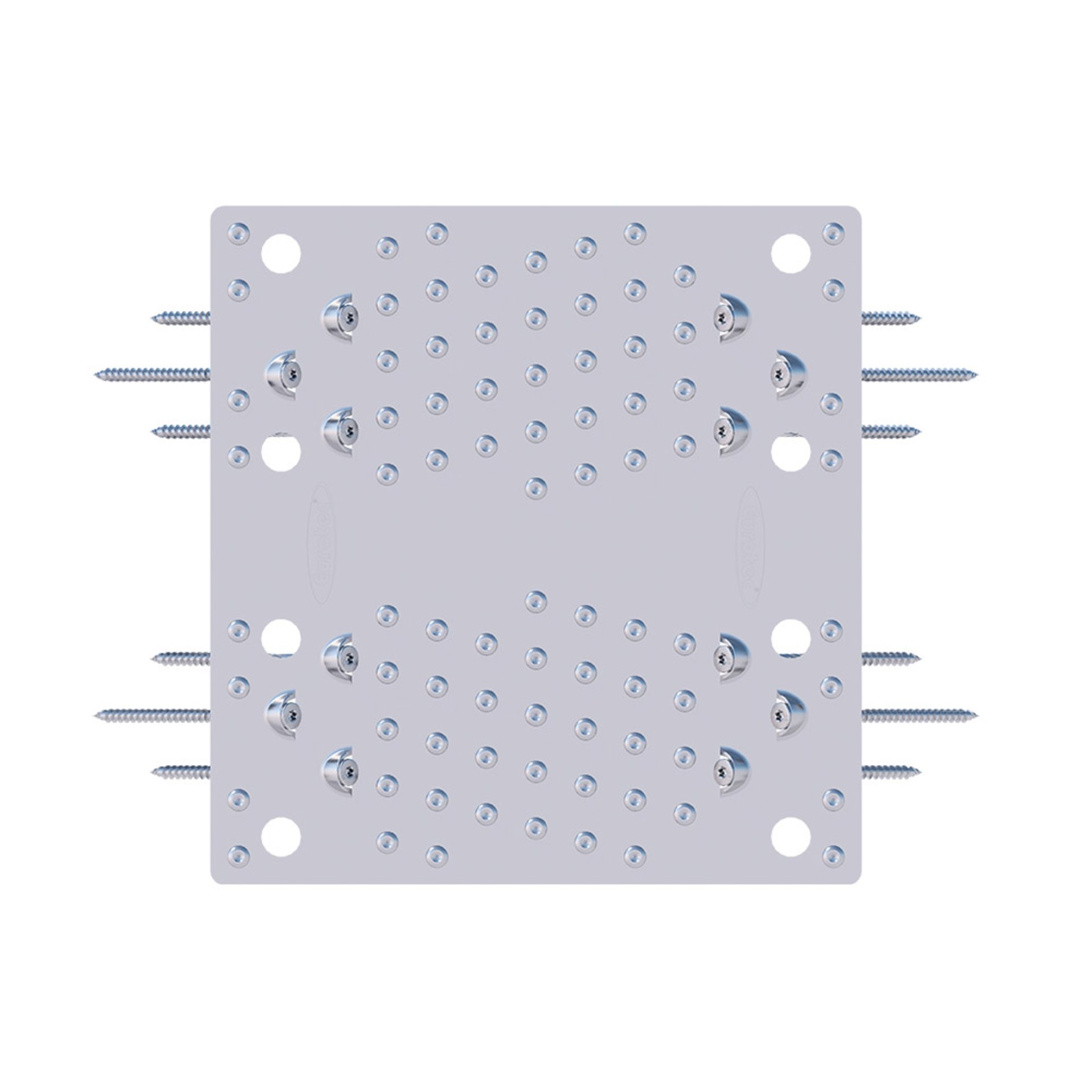

Für die Befestigung im Holz sind pro Seite 41 gerade Löcher und 6 Schrägverschraubungslöcher vorhanden, die wahlweise mit Ankernägeln oder Winkelbeschlagschrauben (WBS) fixiert werden. In Abhängigkeit von der Nutzung sind zwei weitere Befestigungslöcher vorhanden, die zusätzlich zur statischen Berechnung zur Verfügung stehen. Für die Fixierung im Beton stehen die vorgesehenen Löcher mit Ø 14 mm zur Verfügung, welche mit Bolzenankern oder der Rock-Betonschraube befestigt werden.

Eigenschaften

Anzahl Schraublöcher gerade:	82 Stück
Anzahl Schrägschraublöcher Holz:	12 Stück
Breite:	240 mm
Holz-Holz-Verbindungen:	Ja
Länge:	230 mm
Löcher Betonverbindung:	8 Stück
Löcher Betonverbindung Durchmesser:	14 mm
Material:	Stahl S250 verzinkt
Materialstärke:	3 mm
Werkstoffnummer:	1.0242

0 /5

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Ihre Bewertung*

Perfekt

Angezeigter Name*

Ihre Mail-Adresse*

Titel*

Ihre Erfahrungen*

Die mit einem Stern (*) markierten Felder sind Pflichtfelder.

Abbrechen

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Kunden haben sich auch angesehen

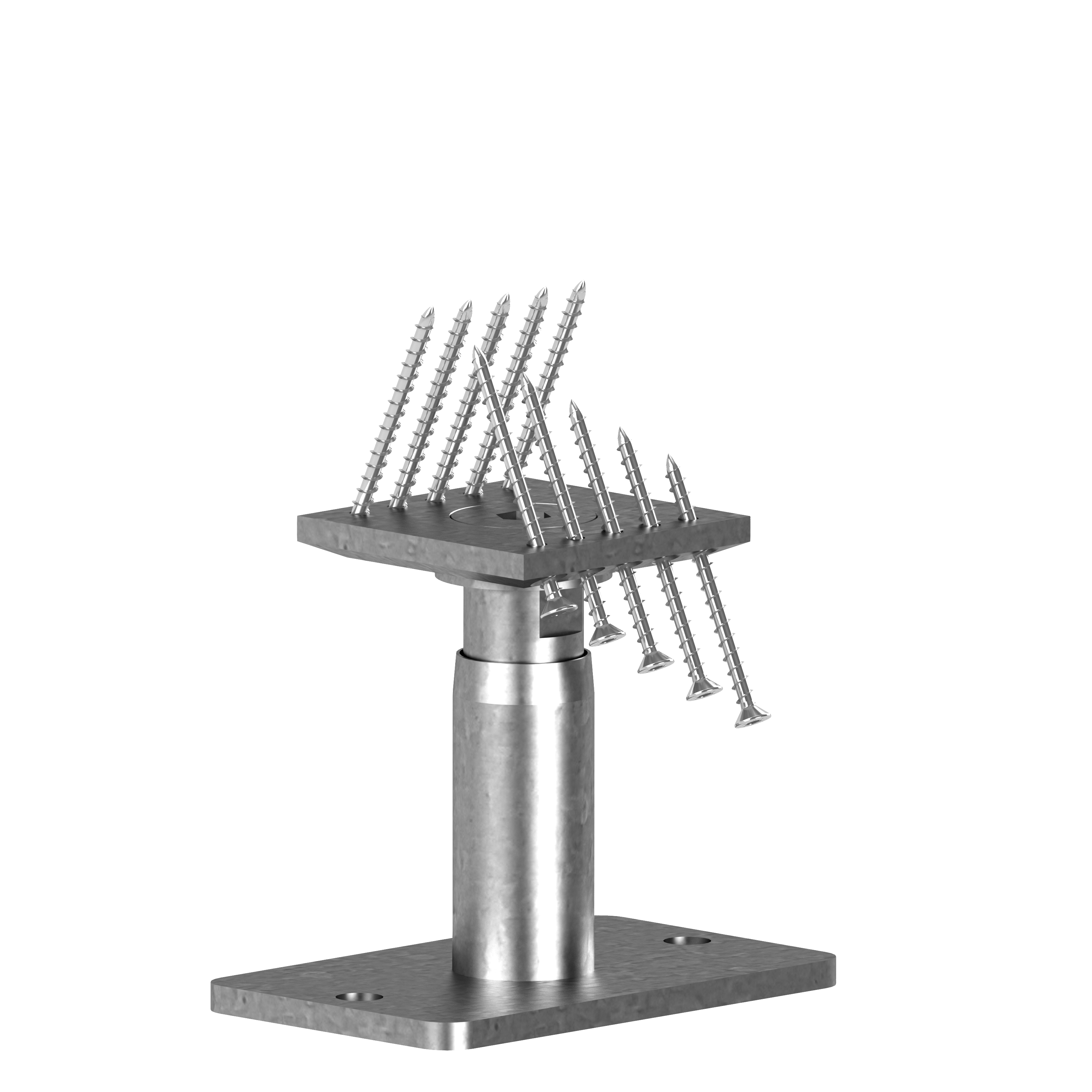

STF Pfostenträger 140+50 (50 mm höhenverstellbar) D=42, feuerverz. zum Aufbetonieren
