Eurotec Powerblock M

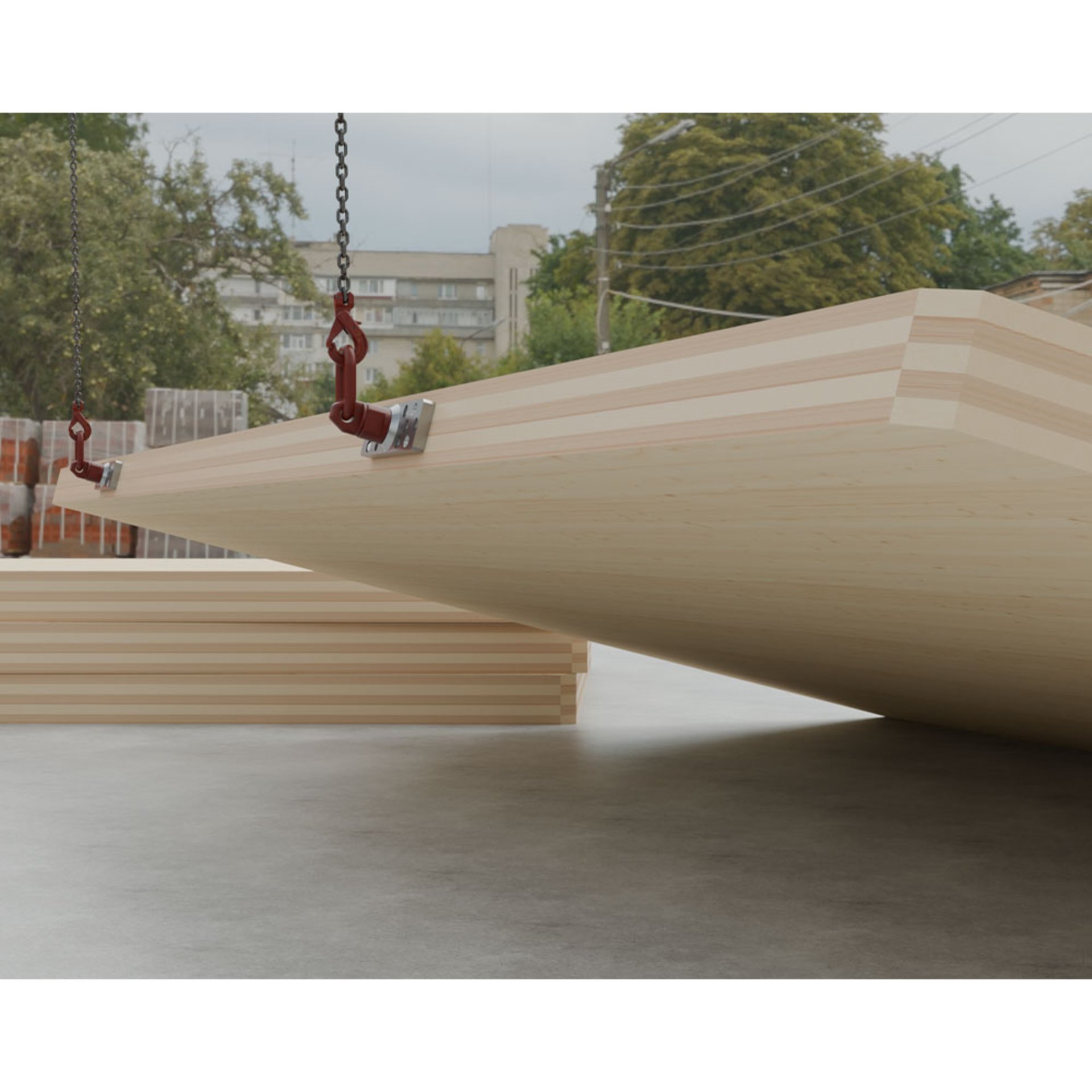

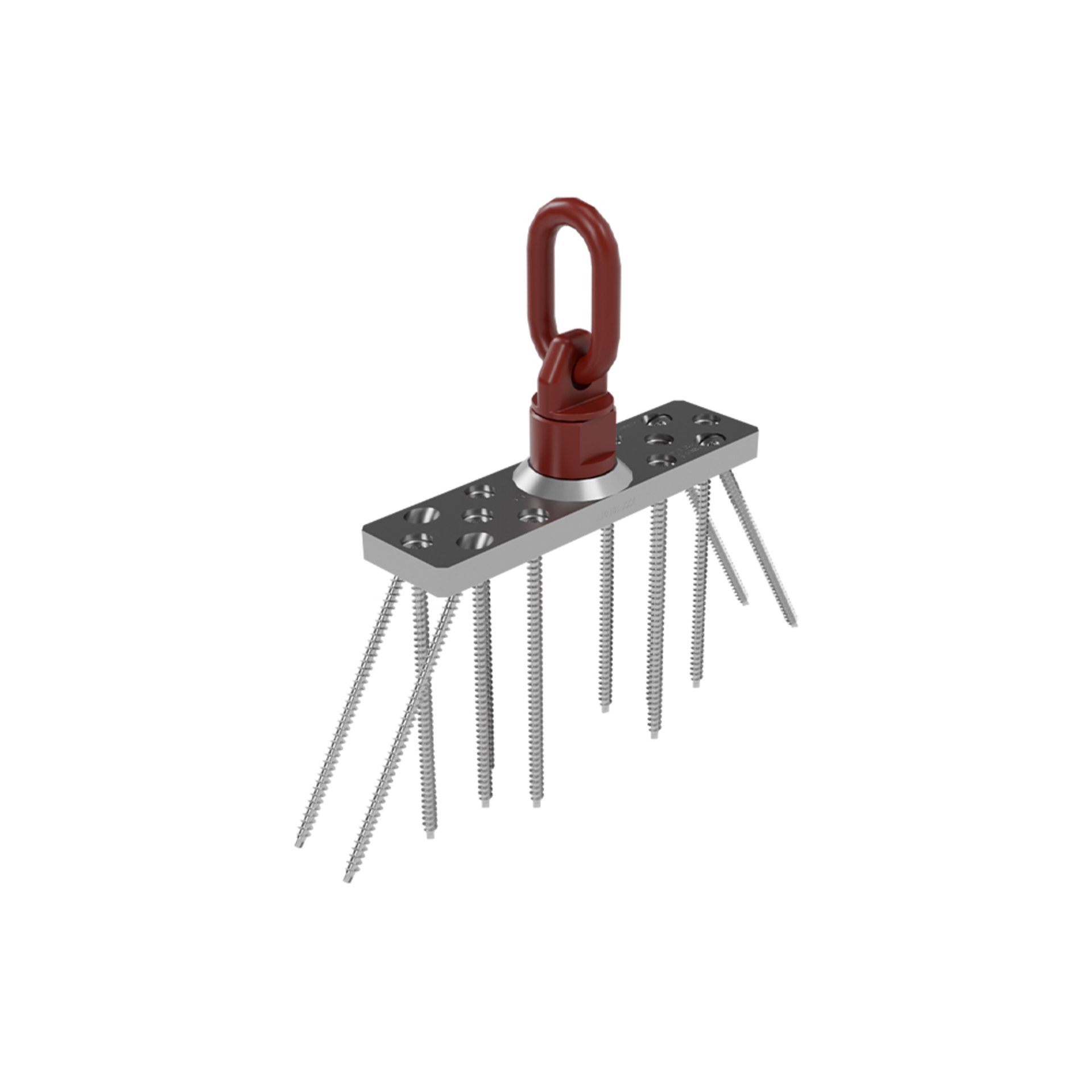

Der Powerblock Transportanker von Eurotec ist ein leistungsstarkes Hebemittel, das speziell für das sichere Heben und den Transport von CLT-Platten sowie Brettschichtholzelementen konzipiert wurde. Mit einer Traglast von bis zu 6,3 Tonnen pro Anschlagpunkt erfüllt er höchste Anforderungen an Sicherheit und Effizienz bei der Handhabung großer Holzbauelemente. Seine durchdachte Konstruktion erlaubt verschiedene Montagemöglichkeiten. Ob an der Stirnseite einer CLT-Wand, auf der großflächigen Oberfläche einer Platte oder oberhalb eines Balkens – das System passt sich den jeweiligen Bedingungen problemlos an. Damit ist der Powerblock ein zuverlässiges Werkzeug für die sichere, kostengünstige und schnelle Montage von Holzkonstruktionen.Hinweis: Schrauben dürfen nur einmal verwendet werden.Set M: Anschlagwirbel M14 (110387), KonstruX SK 10,0 x L und Powerblock M (110380)Set L: Anschlagwirbel M24 (110389), KonstruX SK 10,0 x L und Powerblock L (110381)AnwendungsbereicheWand- oder Bodenplatten aus CLT – auch stirnseitig verwendbarMassivholz- und BrettschichtholzbalkenVorgefertigte Wände in HolzrahmenbauweiseVorgefertigte modulare StrukturenVorteile/EigenschaftenTragfähigkeit: bis 6,3 t pro BefestigungspunktWiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017Verschiedene Montagearten je nach Anwendungsfall möglichMaterialStahl - S235JR

Schraube mit AG-Spitze aus QualitätsstahlPassend zu TransportankerAG SchraubenspitzeDas sichere System zur LastaufnahmeDie Schraube aus Qualitätsstahl dient als Lastaufnahme und hilft beim sicheren Heben von Holzbauteilen aller Art. Die dazugehörigen Eurotec Transportanker der Lastgruppe bis 1,3 t sind nur in Kombination mit den Eurotec Transportanker-Schrauben Ø 11 x 125 mm und Ø 11 x 160 mm einzusetzen. Die Schrauben sind nur für die einmalige Anwendung geeignet. Bei folgenden Anwendungsbereichen ist kein Vorbohren notwendig: Vollholz (Nadelholz), Furnierschicht-, Brettschicht-, Brettsperr-, Brettstapel- und Balkenlagenholz. Für die Verwendung in Laubholz ist die Schraube nicht geeignet. Bitte entnehmen Sie die möglichen bzw. zulässigen Montageoptionen der Betriebsanleitung. Die Betriebsanleitung stellen wir Ihnen gerne zur Verfügung.Bitte beachten Sie:Die Schrauben für unseren Transportanker dürfen nur einmal verwendet werden.Schrauben werden ohne Vorbohren eingeschraubtVor der Nutzung ist die Betriebsanleitung zu lesen.Anwender ist vor Erstbenutzung zu schulenPrüfen Sie den Transportanker vor jeder Benutzung auf Beschädigungen.Das Bauteil darf die zulässige Last nicht überschreiten.Für jedes Bauteil sind mind. 2 Anschlagspunkte zu setzen.So funktioniert das System:Ohne Vorbohren die Schraube in das Bauteil schraubenTransportanker einkuppelnDie Last anheben und in gewünschte Position bringenAnker und Schrauben lösen

KonstruX - Ein System für alle tragenden Verbindungen im HolzbauIm Gegensatz zu einer Teilgewindeschraube, bei der die Tragfähigkeit durch den geringeren Kopfdurchziehwiderstand im Anbauteil begrenzt ist, weist die KonstruX Vollgewindeschraube hohe Werte im Bereich Gewindeausziehwiderstand auf.Anwendungsbereiche finden sich im Zimmererhandwerk, Ingenieurholzbau, Hallenbau, Holzrahmenbau, Sanierung von Geschossdecken, Holzelementbau und vielen mehrHöchste Kraftübertragung gegenüber klassischen Holzverbindungen oder Anschlüssen wie Balkenträger, Balkenschuhe etc.Da Holz über eine geringe Querzug- und Querdruckfestigkeit verfügt, wird zur Verstärkung eine KonstruX Vollgewindeschraube benutzt, um den Großteil der Kräfte aufzunehmen. Die KonstruX Vollgewindeschraube verbindet die Bauteile verschiebungssteif beispielsweise bei Aufdopplung. Hierbei wird die Durchbiegung verringert und die Tragfähigkeit der Balken erhöht.Vorteile der KonstruX Vollgewindeschraube:Hoher Feuerwiderstand, nicht sichtbare Anschlüsse, keine WärmebrückenDie erforderlichen Achs- und Randabstände können bei ausschließlicher Zugbeanspruchung minimiert werden.Vorteile Bohrspitze ST:Verringertes EinschraubdrehmomentHöherer AusziehwiderstandHinweis:Generell ist nach Zulassung/ETA kein Vorbohren notwendig, jedoch ist ab einer Schraubenlänge von 245 mm richtungsweisendes Vorbohren auf ein Drittel der Schraubenlänge empfehlenswert.

Der Anschlagwirbel dient als zentrales Verbindungselement zwischen Hebemittel und Kranhaken und wird gemeinsam mit dem Powerblock oder Powerring eingesetzt. Er ermöglicht eine drehbare und zugleich sichere Kraftübertragung beim Anheben schwerer Holzbauelemente wie CLT-Platten oder Brettschichtholz-Modulen.Dank seiner robusten Ausführung sorgt der Anschlagwirbel für eine gleichmäßige Lastverteilung und minimiert Verdrehungen oder Spannungen während des Hebevorgangs.AnwendungsbereicheWand- oder Bodenplatten aus CLT Massivholz- und BrettschichtholzbalkenVorgefertigte Wände in HolzrahmenbauweiseVorgefertigte modulare StrukturenWichtige SpezifikationenTragfähigkeit: bis 6,3 t pro BefestigungspunktWiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017Die Anschlagwirbel sind frei drehbar, wodurch Sie sich automatisch an die Zugrichtung anpassen.

Mit dem Eurotec HebeFix können Sie vorgefertigte Wandmodule transportieren. Die Anwendung des Hebankers erfolgt in Kombination mit einem Kugeltragbolzen. Der HebeFix ist wiederverwendbar, da bei jedem Gebrauch Schrauben verwendet werden.Hinweis: Schrauben dürfen nur einmal verwendet werden.MaterialS235JRVorteileEinfache MontageWiederverwendbarVerwendbar in BSH und CLTTransport von großen Lasten

Der Anschlagwirbel dient als zentrales Verbindungselement zwischen Hebemittel und Kranhaken und wird gemeinsam mit dem Powerblock oder Powerring eingesetzt. Er ermöglicht eine drehbare und zugleich sichere Kraftübertragung beim Anheben schwerer Holzbauelemente wie CLT-Platten oder Brettschichtholz-Modulen.Dank seiner robusten Ausführung sorgt der Anschlagwirbel für eine gleichmäßige Lastverteilung und minimiert Verdrehungen oder Spannungen während des Hebevorgangs.AnwendungsbereicheWand- oder Bodenplatten aus CLT Massivholz- und BrettschichtholzbalkenVorgefertigte Wände in HolzrahmenbauweiseVorgefertigte modulare StrukturenWichtige SpezifikationenTragfähigkeit: bis 6,3 t pro BefestigungspunktWiederverwendbar: Sichtprüfung vor jeder Verwendung sowie jährliche Prüfung nach DGUV 109-017Die Anschlagwirbel sind frei drehbar, wodurch Sie sich automatisch an die Zugrichtung anpassen.

KonstruX - Ein System für alle tragenden Verbindungen im HolzbauIm Gegensatz zu einer Teilgewindeschraube, bei der die Tragfähigkeit durch den geringeren Kopfdurchziehwiderstand im Anbauteil begrenzt ist, weist die KonstruX Vollgewindeschraube hohe Werte im Bereich Gewindeausziehwiderstand auf.Anwendungsbereiche finden sich im Zimmererhandwerk, Ingenieurholzbau, Hallenbau, Holzrahmenbau, Sanierung von Geschossdecken, Holzelementbau und vielen mehrHöchste Kraftübertragung gegenüber klassischen Holzverbindungen oder Anschlüssen wie Balkenträger, Balkenschuhe etc.Da Holz über eine geringe Querzug- und Querdruckfestigkeit verfügt, wird zur Verstärkung eine KonstruX Vollgewindeschraube benutzt, um den Großteil der Kräfte aufzunehmen. Die KonstruX Vollgewindeschraube verbindet die Bauteile verschiebungssteif beispielsweise bei Aufdopplung. Hierbei wird die Durchbiegung verringert und die Tragfähigkeit der Balken erhöht.Vorteile der KonstruX Vollgewindeschraube:Hoher Feuerwiderstand, nicht sichtbare Anschlüsse, keine WärmebrückenDie erforderlichen Achs- und Randabstände können bei ausschließlicher Zugbeanspruchung minimiert werden.Vorteile Bohrspitze ST:Verringertes EinschraubdrehmomentHöherer AusziehwiderstandHinweis:Generell ist nach Zulassung/ETA kein Vorbohren notwendig, jedoch ist ab einer Schraubenlänge von 245 mm richtungsweisendes Vorbohren auf ein Drittel der Schraubenlänge empfehlenswert.

Die KonstruX A4 Vollgewindeschrauben maximieren die Tragfähigkeit einer Verbindung durch den hohen Gewindeausziehwiderstand in beiden Bauteilen. Beim Einsatz von Teilgewindeschrauben hingegen begrenzt der wesentlich geringere Kopfdurchziehwiderstand im Anbauteil die Tragfähigkeit der Verbindung. Für den Einsatz in Holz-Holz-Verbindungen im Innenbereich sowie im Außenbereich geeignet. Die Anwendungsgebiete der KonstruX A4 finden sich im Außenbereich auf Spielplätzen, Balkonen, bei Sonnenschutz in Form einer Pergola sowie im Wasserbau z. B. bei Stegen und Seebrücken wieder.VorteileEinsetzbar in den Nutzungsklassen 1 bis 3 nach DIN EN 1995 - Eurocode 5 (A4 T4/CRCIII. Geeignet für stark verschmutzte Stadt- und Industriegebieteund > 0,25 km von der Küstenlinie entfernt.)Geeignet für gerbstoffhaltige Hölzer und salzhaltige AtmosphärenRostbeständig und bedingt säurebeständigGute Beständigkeit in gemäßigt aggressiven, nicht chlorhaltigen UmgebungenMaterialAustenitischer Edelstahl A4 1.4401Anwendungsbereich von Schrauben in Edelstahl A4Dieser Stahl ist ein nichtrostender Stahl nach der allgemeinen bauaufsichtlichen Zulassung Z-30.3-6. Rost- und bedingt säurebeständig eignet er sich auch für die Befestigung von gerbstoffhaltigen Hölzern (z. B. Eiche) und für den Einsatz in salzhaltigen AtmosphärenNicht geeignet für den Einsatz in chlorhaltigen Atmosphären, z. B. in HallenschwimmbädernDie Schraube ist für den Einsatz in Holz/Holz-Verbindungen im Außenbereich geeignet und wird im Garten-, Fassaden- und Balkonbau verwendetEin System für alle tragenden Verbindungen im Holzbau Anwendung im Ingenieurholzbau, Zimmererhandwerk, Holzrahmenbau, Hallenbau, Holzelementbau, Sanierung von Geschossdecken usw. Höchste Kraftübertragung KonstruX Vollgewindeschrauben maximieren die Tragfähigkeit einer Verbindung durch den hohen Gewindeausziehwiderstand in beiden Bauteilen. Beim Einsatz von Teilgewindeschrauben begrenzt der wesentlich geringere Kopfdurchziehwiderstand im Anbauteil die Tragfähigkeit der Verbindung. Zeit- und kostensparende Alternative gegenüber traditionellen Anschlüssen oder Holzverbindern wie Balkenschuhen, Balkenträgern usw. Holz verfügt über eine geringe Querdruck- und Querzugfestigkeit. Zur Verstärkung werden hier KonstruX Vollgewindeschrauben ins Holz gesetzt. Die KonstruX „übernimmt“ einen Großteil der Kräfte. Durch Aufdopplung wird z. B. die Tragfähigkeit von Deckenbalken erhöht und die Durchbiegung verringert. KonstruX Vollgewindeschrauben verbinden hier die Bauteile verschiebungssteif miteinander. Nicht sichtbare Anschlüsse, hoher Feuerwiderstand, keine Wärmebrücken Vorbohren auf 6 mm erforderlich.Bei ausschließlich auf Zug beanspruchten Schrauben dürfen die erforderlichen Rand- und Achsabstände minimiert werden.

KonstruX - Ein System für alle tragenden Verbindungen im HolzbauIm Gegensatz zu einer Teilgewindeschraube, bei der die Tragfähigkeit durch den geringeren Kopfdurchziehwiderstand im Anbauteil begrenzt ist, weist die KonstruX Vollgewindeschraube hohe Werte im Bereich Gewindeausziehwiderstand auf.Anwendungsbereiche finden sich im Zimmererhandwerk, Ingenieurholzbau, Hallenbau, Holzrahmenbau, Sanierung von Geschossdecken, Holzelementbau und vielen mehrHöchste Kraftübertragung gegenüber klassischen Holzverbindungen oder Anschlüssen wie Balkenträger, Balkenschuhe etc.Da Holz über eine geringe Querzug- und Querdruckfestigkeit verfügt, wird zur Verstärkung eine KonstruX Vollgewindeschraube benutzt, um den Großteil der Kräfte aufzunehmen. Die KonstruX Vollgewindeschraube verbindet die Bauteile verschiebungssteif beispielsweise bei Aufdopplung. Hierbei wird die Durchbiegung verringert und die Tragfähigkeit der Balken erhöht.Vorteile der KonstruX Vollgewindeschraube:Hoher Feuerwiderstand, nicht sichtbare Anschlüsse, keine WärmebrückenDie erforderlichen Achs- und Randabstände können bei ausschließlicher Zugbeanspruchung minimiert werden.Vorteile Bohrspitze ST:Verringertes EinschraubdrehmomentHöherer AusziehwiderstandHinweis:Generell ist nach Zulassung/ETA kein Vorbohren notwendig, jedoch ist ab einer Schraubenlänge von 245 mm richtungsweisendes Vorbohren auf ein Drittel der Schraubenlänge empfehlenswert.

Die KonstruX A4 Vollgewindeschrauben maximieren die Tragfähigkeit einer Verbindung durch den hohen Gewindeausziehwiderstand in beiden Bauteilen. Beim Einsatz von Teilgewindeschrauben hingegen begrenzt der wesentlich geringere Kopfdurchziehwiderstand im Anbauteil die Tragfähigkeit der Verbindung. Für den Einsatz in Holz-Holz-Verbindungen im Innenbereich sowie im Außenbereich geeignet. Die Anwendungsgebiete der KonstruX A4 finden sich im Außenbereich auf Spielplätzen, Balkonen, bei Sonnenschutz in Form einer Pergola sowie im Wasserbau z. B. bei Stegen und Seebrücken wieder.VorteileEinsetzbar in den Nutzungsklassen 1 bis 3 nach DIN EN 1995 - Eurocode 5 (A4 T4/CRCIII. Geeignet für stark verschmutzte Stadt- und Industriegebieteund > 0,25 km von der Küstenlinie entfernt.)Geeignet für gerbstoffhaltige Hölzer und salzhaltige AtmosphärenRostbeständig und bedingt säurebeständigGute Beständigkeit in gemäßigt aggressiven, nicht chlorhaltigen UmgebungenMaterialAustenitischer Edelstahl A4 1.4401Anwendungsbereich von Schrauben in Edelstahl A4Dieser Stahl ist ein nichtrostender Stahl nach der allgemeinen bauaufsichtlichen Zulassung Z-30.3-6. Rost- und bedingt säurebeständig eignet er sich auch für die Befestigung von gerbstoffhaltigen Hölzern (z. B. Eiche) und für den Einsatz in salzhaltigen AtmosphärenNicht geeignet für den Einsatz in chlorhaltigen Atmosphären, z. B. in HallenschwimmbädernDie Schraube ist für den Einsatz in Holz/Holz-Verbindungen im Außenbereich geeignet und wird im Garten-, Fassaden- und Balkonbau verwendetEin System für alle tragenden Verbindungen im Holzbau Anwendung im Ingenieurholzbau, Zimmererhandwerk, Holzrahmenbau, Hallenbau, Holzelementbau, Sanierung von Geschossdecken usw. Höchste Kraftübertragung KonstruX Vollgewindeschrauben maximieren die Tragfähigkeit einer Verbindung durch den hohen Gewindeausziehwiderstand in beiden Bauteilen. Beim Einsatz von Teilgewindeschrauben begrenzt der wesentlich geringere Kopfdurchziehwiderstand im Anbauteil die Tragfähigkeit der Verbindung. Zeit- und kostensparende Alternative gegenüber traditionellen Anschlüssen oder Holzverbindern wie Balkenschuhen, Balkenträgern usw. Holz verfügt über eine geringe Querdruck- und Querzugfestigkeit. Zur Verstärkung werden hier KonstruX Vollgewindeschrauben ins Holz gesetzt. Die KonstruX „übernimmt“ einen Großteil der Kräfte. Durch Aufdopplung wird z. B. die Tragfähigkeit von Deckenbalken erhöht und die Durchbiegung verringert. KonstruX Vollgewindeschrauben verbinden hier die Bauteile verschiebungssteif miteinander. Nicht sichtbare Anschlüsse, hoher Feuerwiderstand, keine Wärmebrücken Vorbohren auf 6 mm erforderlich.Bei ausschließlich auf Zug beanspruchten Schrauben dürfen die erforderlichen Rand- und Achsabstände minimiert werden.
